ЗНАКОМСТВО С СИСТЕМОЙ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ПЕЧАТНЫХ ПЛАТ P-CAD 2002

Команды обзора рабочего окна

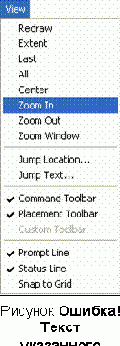

Команды обзора рабочего окна сгруппированы в меню View (рис 3.3) и изме­няют вид, масштаб изображения объекта и его положение в пределах рабочего окна[5].

Команда View/Redraw перечерчивает экран с целью удаления «сле­дов», оставшихся после редактирования изображения.

Команда View/Extent масштабирует изображение так, что на экран выводится все введенные на данный момент фрагменты проекта.

Команда View/Last выводит предыдущее изображение экрана.

Команда View/All выводит на экран все содержимое активного окно вместе с рамкой.

Команда View/Center (или нажатие на клавишу С) центрирует изоб­ражение относительно текущего положения курсора. Эта же клави­ша используется для панорамирования изображения при установке курсора на край экрана. Если курсор расположить на границе экра­на, то смещение изображения (панорамирование) выполняется при нажатии одной из клавиш со стрелками ( <, ^, >, v).

Команды View/Zoom In

или View/Zoom Out увеличивают или умень­шают изображение относительно координаты, указанной курсором, на величину параметра Zoom Factor, указанного в меню Options/ Configure. Изменение масштаба изображения удобнее производить при установке курсора в точку, относительно которой будет произве­дено изменение, и последующем нажатии на клавиши серый «+»

или серый «. Команда View/Jump Location

перемещает курсор в точку с координатами, которые указываются в окнах диалогового окна, появ­ляющегося после выполнения указанной команды.
