Создание электрических схем графическим редактором P-CAD Schematic

Редактирование свойств цепи


Нередко приходится проверять и уточнять свойства цепей.

    Для редактирования свойств цепи следует от­крыть соответствующее диалоговое окно Wire Properties (Редактирование свойств цепи). Это можно сделать щелчком ПК мыши на выделенном участке цепи.

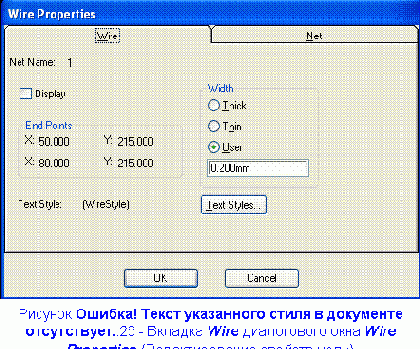

    На вкладке Wire (рис. 5.25) можно задать видимость имени цепи (флажок Display), ширину (Width), а также стиль отображения текстовой информа­ции о цепи (Text Styles).

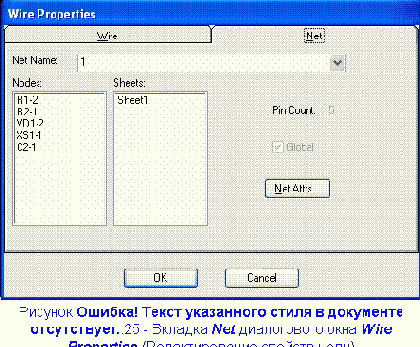

    Вкладка Net (рис. 5.26) содержит основные свойства цепи. В поле Nodes выводятся на­именования узлов (компонентов и их выводов), к которым присоединена данная цепь, а также имена листов схемы. В раскрывающемся списке Net Name отображается имя цепи, которое можно менять. Общее число выводов, подключенных к данной цепи, указывается в строке Pin Count. Нажатие кнопки Net Attrs.. приводит к запуску меню редактирования атрибутов цепи.

    Мощные средства для контроля схемы, а также быстрого и удобного редактирования

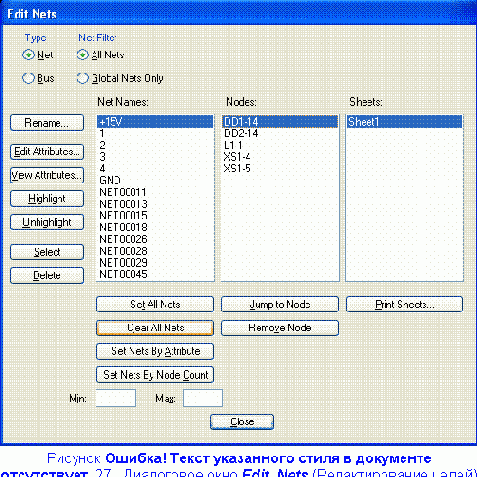

схемы предоставляет схожее диалоговое окно Edit Nets (Редактирование цепей), открываемое при выборе команды Edit / Nets. Если  в списке  Net Names (рис. 5.27) этого окна остановить свой выбор на проверяемой цепи проекта, например, +15V, то в списке Nodes будет выведен список всех выводов компонен­тов, к которым подключена выбранная цепь. Обозначение узла (Nodes) типа DD1-14 означает, что цепь подключена к выводу 14 компонента DD1.





В списке цепей выводятся имена как глобальных цепей проекта (Global Nets Only), так и всех цепей проекта. Имена шин отображаются при выборе пе­реключателя Bus в группе параметров Туре. Можно выделить все цепи, имеющие определенное число узлов (кнопка Set Nets By Node Count). Для этого задается в полях Min и Мах минимальное и максимальное число уз­лов, входящих в цепь.

    Из диалогового окна Edit Nets нетрудно перейти к редактированию атрибутов цепей (кнопка Edit Attrs), переименовать цепь (кнопка Rename), выделить (кнопка Highlight) или снять выделение (кнопка Unhighlight) цветом, уда­лить (кнопка Delete) и выделить (кнопка Select) цепь. Можно также перей­ти в режим печати выбранного листа, нажав на кнопку Print Sheets.
