Создание электрических схем графическим редактором P-CAD Schematic

Проведение электрических цепей


    Ввод соединительных проводников (электрических цепей) выполняется по ко­манде Place/Wire  (Разместить проводник), которую можно вызвать, используя меню Place или соответствующую пиктограмму
. По­сле щелчка по пиктограмме в строке подсказки появляется приглашение вы­брать начальную точку цепи. Возможная точка излома задается нажатием ЛК  мыши. При необходимости сменить угол ввода линии на величину ус­тановленного при конфигурировании шага (45 или 90°) нужно нажать на кла­вишу О. Завершение ввода проводника выполняется по нажатию ПК мыши или клавиши Esc.

    Для проведения электрических цепей между выводами элементов учебного проекта следует выполнить команды Place/Wire

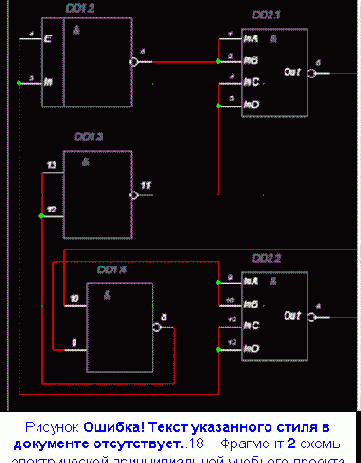

 (Разместить проводник) и после этого сформировать электрические цепи (см. рис. 5.17 и 5.18) в соответствии с исходной схемой (рис. 5.1):

-


L1, С1 и R3 (выводы с координатами (55; 255), (60; 250) и (125; 255));

-        R1 с VD1, R2 и С2 (выводы (50; 215), (80; 210), (80; 220) и (95; 215));

-        С1 с заземлением (выводы (60; 240), (60; 235));

-        С2 с VT1 (точки (105; 215) и (110; 215));

-        R1 с VD1, VT1 и заземлением (выводы (50; 195), (80; 200), (125; 205), (125; 195));

-        VT1 с R3 и DD1.1 (выводы (125; 225), (125; 235), (140; 230), (140; 240));

-        R2 с DD1.1 (выводы (80; 240), (170; 235));

-        DD1.2 с DD2.2 (выводы (45; 160), (45; 150) (90; 90), (90; 95));

-        DD1.2 с DD2.1 (выводы (75; 155), (90; 155), (90; 160));

-        DD1.3 с DD1.4 (выводы (50; 130), (50; 120), (80; 95));

-        DD1.3 с DD2.1 (выводы (75; 125), (90; 145), (90; 150));


-        DD1.4 с DD2.2 (выводы (55; 90), (90; 105), (90; 100)).

    Часто случается необходимо отредактировать уже введенный проводник. В частности дополнительную точку излома можно ввести с помощью ко­манды Rewire / Manual, вызвав ее щелчком по пиктограмме
 или через меню.




Типичная очень грубая ошибка -  нередко пытаются ввести электрическую связь с помощью команды Place / Line. Понятно, что при внешнем сходстве, извлечь из такой схемы список цепей невоз­можно.
